Соединительный адаптер CC 36-630

Соединительный адаптер CC 36-630



CC 36-630 – экранированный соединительный адаптер. Изготавливается с использованием силиконового каучука и применяется при двойном подключении кабелей. Подключается напрямую к кабельному адаптеру CB 36-630.


Характеристики CC 36-630:

  • Глубина монтажа всего лишь около 300 мм;
  • Быстрый и удобный монтаж;
  • Экранирование наружным проводящим слоем;
  • Встроенная система управления полем;
  • Всего лишь 2 типоразмера охватывают диапазон поперечных сечений от 25 до 300 мм²;
  • Использование различных способов соединения кабельных наконечников:
  •     -срывные болты;
        -шестигранный обжим;
        -зажим в глубокий паз.
  • Испытание оболочки кабеля без демонтажа соединителя;
  • Ёмкостная контрольная точка;
  • Вес базового комплекта CC 36-630 около 6,0 кг

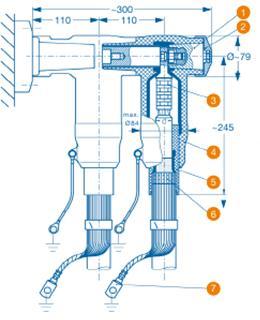

Соединительный адаптер CC 36-630 1. Изолирующая заглушка
2. Торцевая крышка
3. Кабельный наконечник
4. Корпус адаптера
5. Выравнивающий конус
6. Уплотнительная лента
7. Кабельный наконечник заземления

Комплект поставки:

  • 3 корпуса адаптера;
  • 3 выравнивающих конуса;
  • 3 кабельных наконечника (необязательный компонент);
  • 3 наконечника кабеля заземления;
  • 3 многожильных проводника заземления (предварительно смонтированы);
  • 1 руководство по монтажу;
  • дополнительные принадлежности.


Таблица 1. CC 36-630 для соединения с CB 36-630:
Сечение проводника (мм²)Размер выравни-
вающего конуса
Диапазон растяжения изоляции корпуса (мм)Номер заказа
Базовый комплект
без кабельного наконечника
С кабельным наконечником
Алюминиевый проводникМедный проводник
25
Тип 500317,0-24,326 332 9126 332 5126 332 01
35
26 332 5226 332 02
50
Тип 500521,2-33,526 332 92

26 332 5326 332 03
70
26 332 5426 332 04
95
26 332 5526 332 05
120
26 332 5626 332 06
150
Тип 502728,9-40,0

26 332 5726 332 07
18526 332 9326 332 5826 332 08
24026 332 5926 332 09
300
26 332 60
26 332 10

Таблица 2. CC 36-630 для соединения с CB 36-630
Сечение проводника (мм²)Размер выравни-
вающего конуса
Диапазон растяжения изоляции корпуса (мм)Номер заказа
Базовый комплект
без кабельного наконечника
С кабельным наконечником
Алюминиевый проводникМедный проводник
400
3134,0-45,6
26 384 9626 384 61
26 384 11
500
26 384 62
26 384 12
630
3739,0-51,0 26 384 97
26 385 63
26 385 13

Другие варианты исполнения:
  CC 36-630 (1250)

Соединительный адаптер CC 36-630





макс.Ø около 93 (630 мм²)
